GZG系列钢制自清洗高效水过滤器是我单位与总部中国工程物理研究院共同开发的产品之一，具有结构合理、性能可靠、自清洗效果好、维护使用方便等特点，是传统的(以颗粒滤料作介质)过滤器的更新换代产品，广泛应用于冶金、石油化工、煤炭矿工、造纸、电力等行业。
|
| |
 |
|
GZG系列钢制自清洗高效水过滤器是我单位与总部中国工程物理研究院共同开发的产品之一，具有结构合理、性能可靠、自清洗效果好、维护使用方便等特点，是传统的(以颗粒滤料作介质)过滤器的更新换代产品，广泛应用于冶金、石油化工、煤炭矿工、造纸、电力等行业。
【结构特征】
1、总体结构
本机为立式圆筒型结构。正面设有差压控制仪表，顶部为反冲洗驱动装置，筒体内分为上下两部分，上部安装不锈钢滤柱，下部安装排污吸盘及排污管。浊水经过滤器入口由下而上通过滤柱从出口管流出清水供给用户。过滤杂物、滤渣在进行反冲洗运行时经吸盘及排污管，通过排污阀自动排出器外，沉降于过滤器底层的杂物，由手动排污管排出。
本机所配有的滤柱，采用优质不锈钢制造而成，过滤精度在1.0mm以下采用由梯形截面不锈钢丝缠绕焊接在多棱骨架上制成。每相邻两根钢丝之间形成过滤缝隙，形成一个面向水流方向的V形区，以收集大于缝隙的颗粒。V型区还提供了适当的释放角度，便于反冲洗时能将滤渣顺利排除。过滤精度在1.0mm以上的根据用户水处理水质要求可采用多种形式滤柱设计制造。
2、自清洗功能
本机可利用自身滤出的清水自动清洗滤柱。当反冲洗机构动作时，排污吸盘将顺次与滤柱入水口密合，而使之形成与大气相通的状态，此时压力水将以过滤时的反方向冲刷滤柱孔隙，将阻挂在滤孔入口处的杂物经排污吸盘及排污管排出器外。
3、不间断供水功能结构
本机在反冲洗状态时，仍可连续供水。本机罐内装多个滤柱，由于滤柱的安装数量大大超过排污吸盘数量，因此在反冲洗工作时，通过过滤器的供水量仍能满足用户的要求，从而实现反冲洗期间不间断供水。
本机装有多个滤柱，充分利用过滤空间，大大缩小了过滤器的体积。考虑到不间断供水的需要和减少过滤器的阻力损失，机内配置滤柱的有效过滤面积一般为过滤器入口截面积的2.5-6.5倍。
【设备型号含义】
|
GZG |
xx |
- |
xx |
|
过滤器 |
进出口公称通径(mm) |
- |
公称压力(×0.1MPa) |
【公称压力等级】
|
型 号 |
公称压力 |
|
GZG125-GZG500 |
1.6MPa、2.5MPa |
|
GZG600-GZG900 |
1.0MPa |
【过滤精度等级】
|
梯 形 滤 网 |
|
过滤缝隙(mm) |
0.2 |
0.25 |
0.3 |
0.35 |
0.42 |
0.50 |
0.58 |
0.71 |
0.84 |
1.0 |
1.2 |
|
对应网目(目) |
80 |
60 |
50 |
45 |
40 |
35 |
30 |
25 |
20 |
18 |
15 |
【技术参数】（点击表格可察看详细参数）

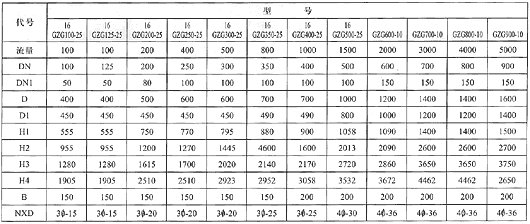

【外形及安装尺寸】（点击表格可察看详细参数）
 |
|
 |
|
